Конфигурация

Страница предназначена для настройки оборудования, связанного с точкой прохода, включая считыватели карт, контроллеры, замки и тревожные сигналы.

Конфигурация

Доступные проходы

• Точка прохода 1 – позволяет выбрать конкретный проход, который будет настроен.
• Пожарная тревога – задается тип сигнала при пожарной тревоге (например, замыкание).

Настройки точки прохода

В этом блоке настраиваются параметры считывателей и исполнительных устройств. При нажатии на карандаш можно задать название точки прохода, которое будет отображаться в разделе Охрана.

Считыватели Wiegand

Позволяет подключить и настроить считыватели карт стандарта Wiegand.

• Состояние – включает или выключает считыватель.
• Адрес – задает идентификатор устройства.
• Устройство – тип считывателя (например, wiegand_26).
• Направление – определяет, используется ли считыватель для входа или выхода.

Считыватели RS485

Используются для передачи данных по последовательному интерфейсу.

• Считыватели B1 и U1 – возможность включения или отключения устройств.
• Состояние – статус работы (Вкл/Выкл).
• Адрес – определяет номер порта подключения (например, RS485-1).
• Направление – аналогично Wiegand, определяет, используется ли устройство для входа или выхода.

Кнопка открытия двери

• Сигнал – задает, каким образом будет подаваться команда на открытие (например, замыкание).

Исполнительное устройство

• Тип – указывает, что управляется (например, замок или турникет).
• Сигнал – определяет логику работы (размыкание или замыкание).
• Время (мс) – время задержки в миллисекундах перед отключением сигнала. В данном случае через три секунды замок опять закроется после прохода.

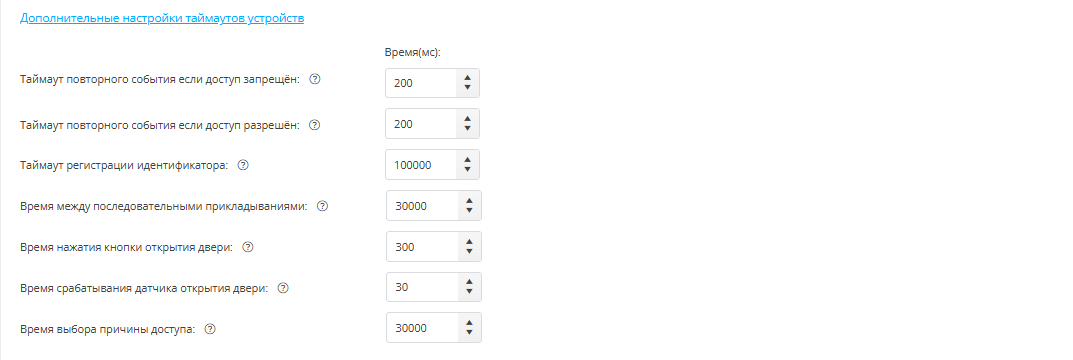

Дополнительные настройки таймаутов устройств

Дополнительное меню настройки таймаутов активируется при нажатии.

• Таймаут повторного события, если доступ запрещен - время (в миллисекундах), через которое устройство снова обработает попытку входа при запрещенном доступе.
• Таймаут повторного события, если доступ разрешен - интервал между успешными попытками входа.
• Таймаут регистрации идентификатора - время, в течение которого система будет ожидать регистрации нового идентификатора (например, карты или биометрических данных).
• Время между последовательными прикладываниями - задает минимальный интервал между двумя последовательными считываниями идентификатора.
• Время нажатия кнопки открытия двери - указывает, сколько времени система будет ожидать нажатия кнопки перед срабатыванием замка.
• Время срабатывания датчика открытия двери - указывает, как быстро должен сработать датчик после открытия двери.
• Время выбора причины доступа - время, в течение которого пользователь должен выбрать причину доступа в системе.

NFC

Эта вкладка предназначена для настройки идентификации через NFC (Near Field Communication) – технологию беспроводной связи, позволяющую передавать данные между устройствами на небольшом расстоянии.

Идентификатор приложения (Application ID) - уникальный идентификатор, который используется для взаимодействия с NFC-метками. Может быть настроен вручную или сгенерирован автоматически. Этот идентификатор используется для обеспечения совместимости между NFC-ридерами и картами/устройствами.

Настройки UHF

Эта вкладка предназначена для настройки UHF-считывателей (Ultra High Frequency) – устройств, использующих RFID-метки для считывания и передачи данных на дальние расстояния.

Основные настройки

• Модель считывателя - выбор модели UHF-считывателя из доступного списка. Разные модели могут поддерживать различные диапазоны частот и протоколы.
• Режим работы - определяет, в каком режиме будет работать UHF-считыватель.
• Скорость обмена данными (бод) - определяет скорость передачи данных между UHF-считывателем и системой. Чем выше скорость, тем быстрее происходит обмен информацией, но важен баланс для стабильной работы.

Как это работает?

UHF-считыватели используются в системах контроля доступа, логистики, складского учета и других сферах. Система идентифицирует RFID-метки на больших расстояниях (до нескольких метров).

Алкотестер

Эта вкладка предназначена для настройки алкотестера, подключенного к системе. Алкотестер может использоваться в целях контроля трезвости сотрудников перед началом работы или перед доступом в охраняемую зону.

Основные параметры

• Режим работы - Выбор типа подключения алкотестера:
  • USB – устройство подключается к системе через USB-порт.
  • Дискретный – алкотестер передает сигнал через релейный контакт, который система интерпретирует как результат проверки. Скорость обмена данными (бод) - Определяет скорость передачи данных между алкотестером и системой. Значение 4800 бод – стандартная скорость для большинства устройств.

Подробнее о системных решениях с использованием алкотестеров читайте в статье.

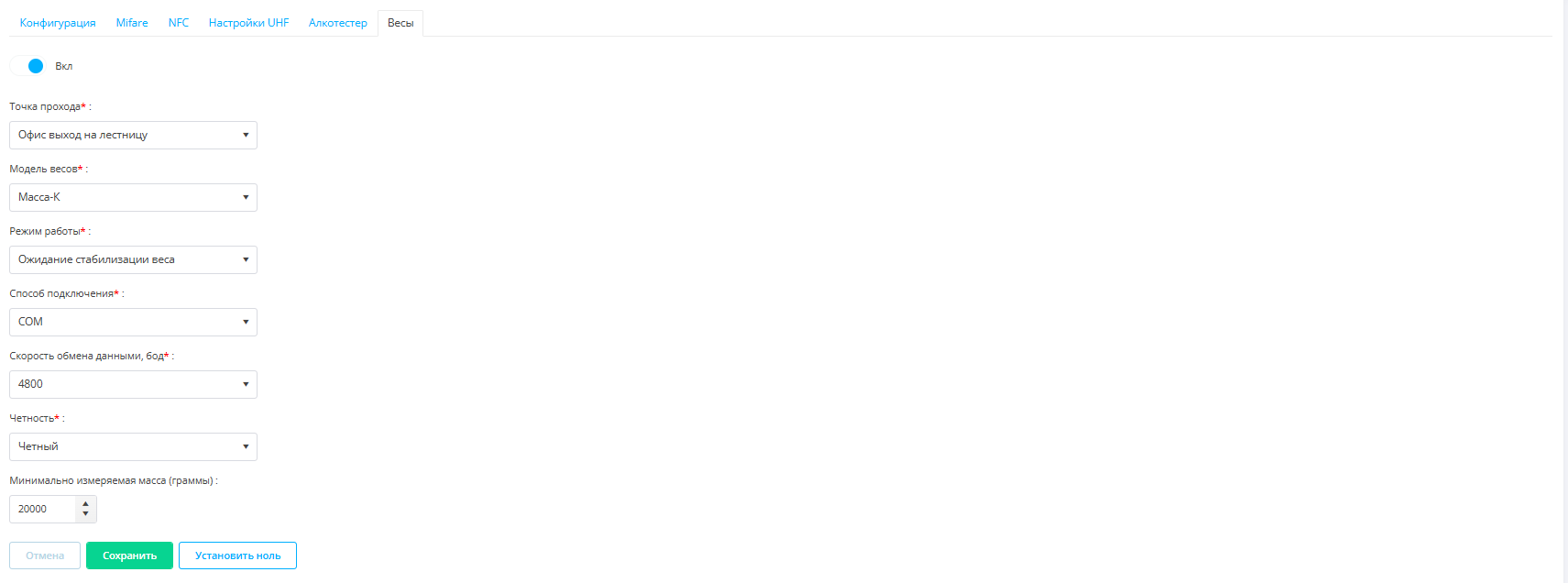

Весы

Эта вкладка предназначена для настройки интеграции весового оборудования с системой контроля доступа. Весы могут использоваться для проверки соответствия веса сотрудников или груза установленным требованиям перед проходом через контрольно-пропускной пункт (КПП).

Основные параметры настройки

• Точка прохода - определяет место установки весов (например, "Офис выход на лестницу"). Используется для привязки измерений веса к конкретному проходному пункту.
• Модель весов - выбирается совместимая модель весового оборудования (например, Macca-K).
• Режим работы - ожидание стабилизации веса – система фиксирует вес только после того, как он перестанет изменяться. Есть возможность измерение текущего веса.
• Способ подключения – весы подключаются через последовательный порт (RS-232, USB-COM). Также есть возможность подключения через USB.
• Скорость обмена данными (бод) - определяет скорость передачи данных между весами и системой.
• Четность - опция для настройки параметров передачи данных (четный/нечетный/маркер/пробел).
• Минимально измеряемая масса (граммы) - позволяет задать минимальный допустимый вес для регистрации. Например, 20000 г (20 кг) – система не будет учитывать объекты с меньшей массой.

Дополнительные кнопки

• Сохранить – применяет настройки.
• Установить ноль – выполняет тарировку весов, чтобы обнулить показания.
• Отмена – отменяет внесенные изменения.

Подробнее о системных решениях с использованием весов читайте в статье.
